第９弾となるこのシリーズですが、初心に帰り工場編をお送りします。事務所編では、様々な種類のクリップなどのばねを発見しましたが、工場の設備からは何が見つかるのでしょうか。
今回は、当社工場の主要設備のひとつ「マルチフォーミングマシン」に使われているばねを、写真とともにご紹介します。

ぜひ第1～8弾もご覧ください！

・第1弾　家編
・第2弾　ハイキング編
・第3弾　事務所編
・第4弾　事務所番外編
・第5弾　洋服編
・第6弾　装飾品編
・第7弾　自転車編
・第8弾　推し活編

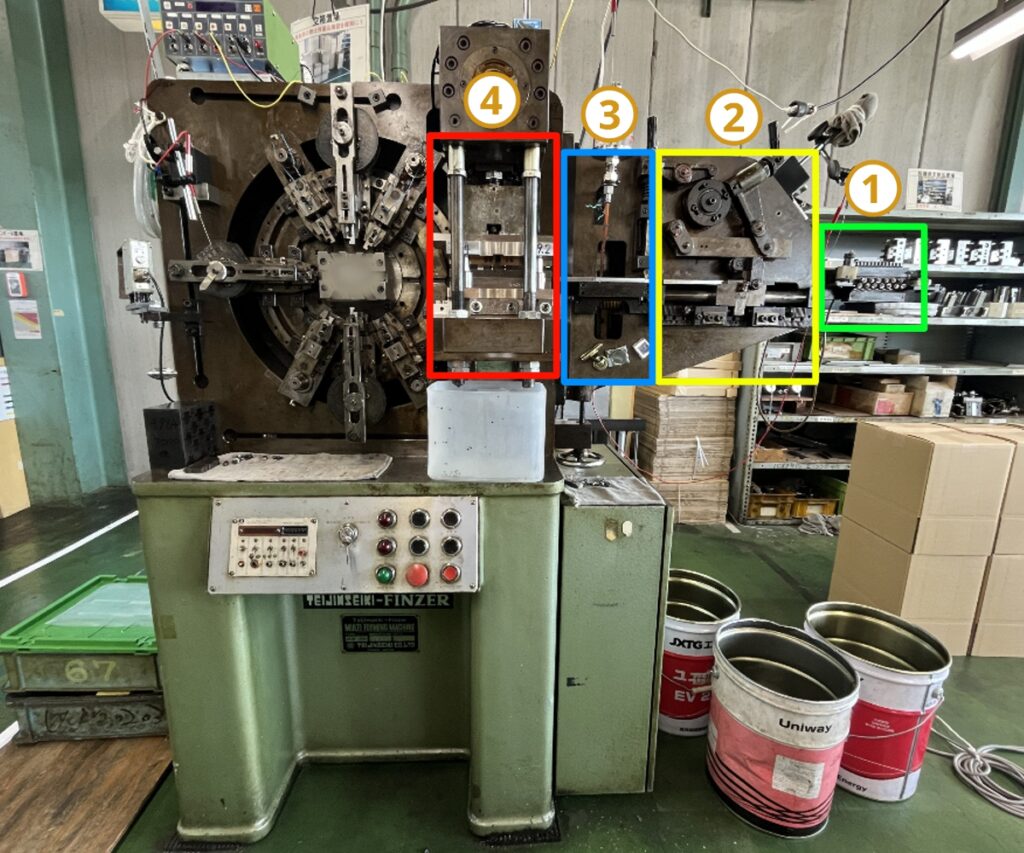

【今回登場するばね】

線ばね
➀ストレートナー（緑）…1か所
➁フィード装置（黄）…３か所
➂フィード装置-ダイセット間（青）…３か所
➃ダイセット（赤）…１か所

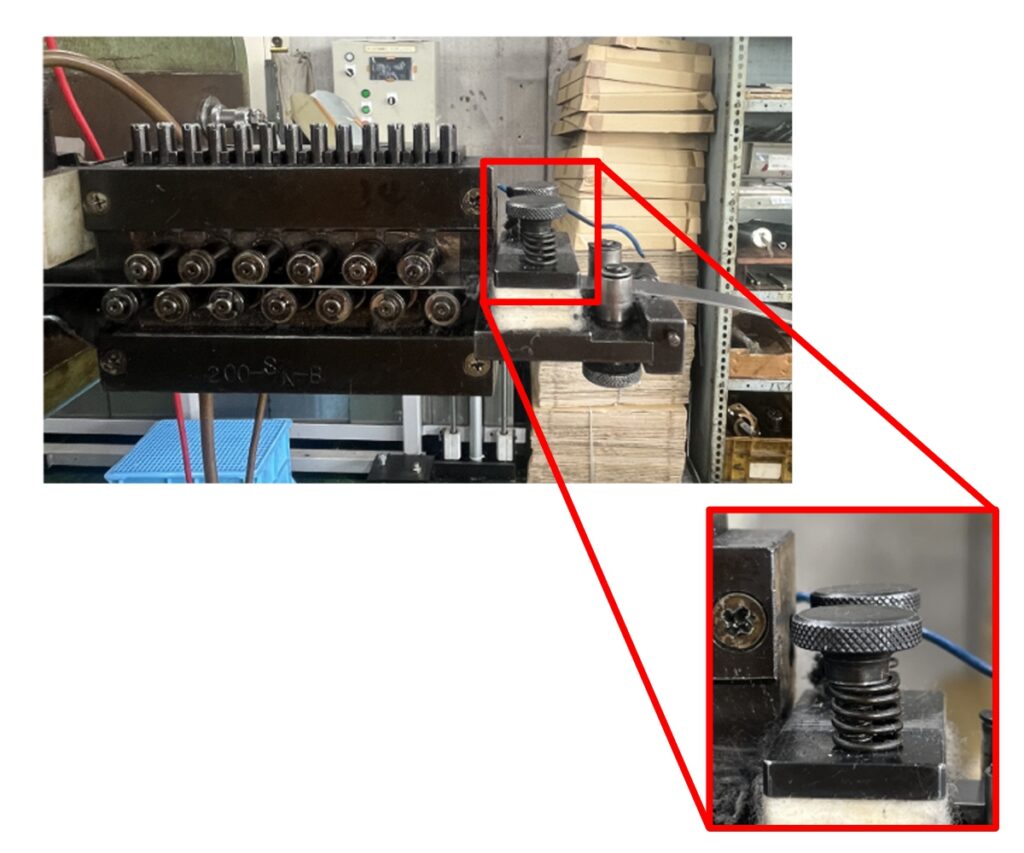

線ばね➀ストレートナー

種類	押しばね
ばねの役割	材料に付いた油やほこりを取るフェルトを、材料に押さえつける。
機械の役割	材料の巻き癖を除去する。

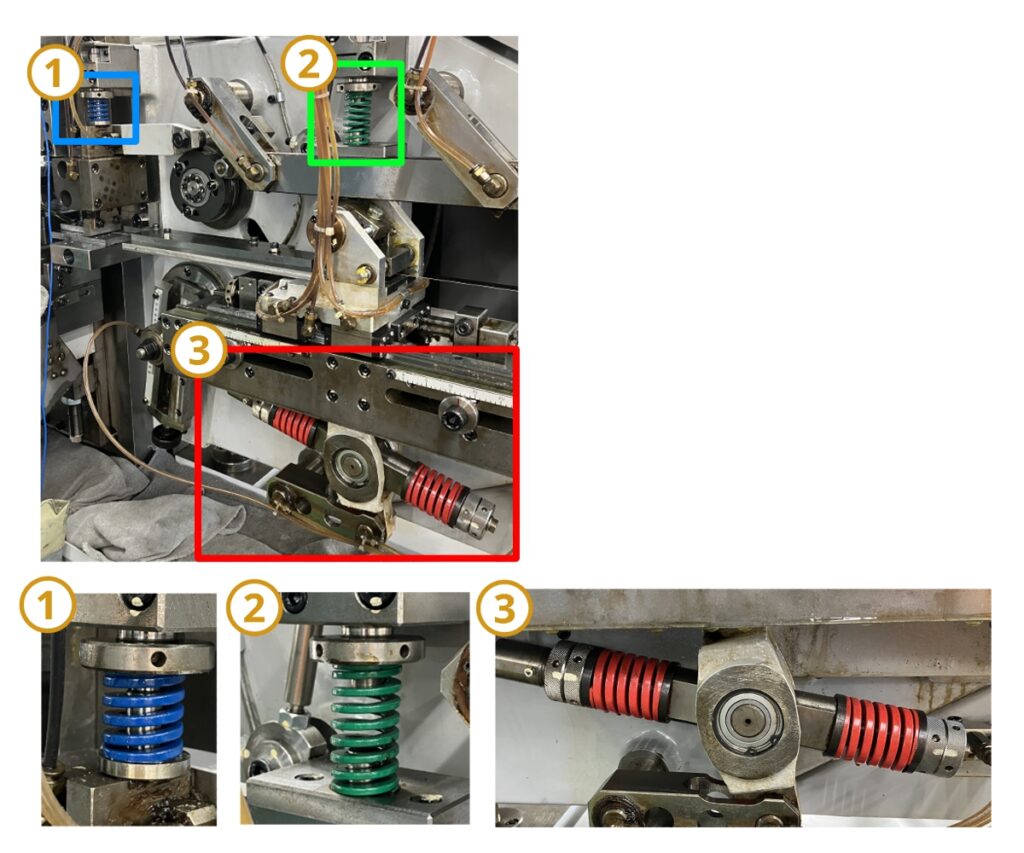

線ばね➁フィード装置

種類	押しばね（➀～➂）
ばねの役割	➀材料の固定グリッパーの接圧力調整※１ ➁移動グリッパーの接圧力調整 ➂材料送り長さのオーバーテンション※２に用いる。
機械の役割	グリッパーという装置で材料を掴み、次の工程に均等に送る。

※1…材料を掴む力
※2…多めに材料を送るレバーの緩衝材としての役割

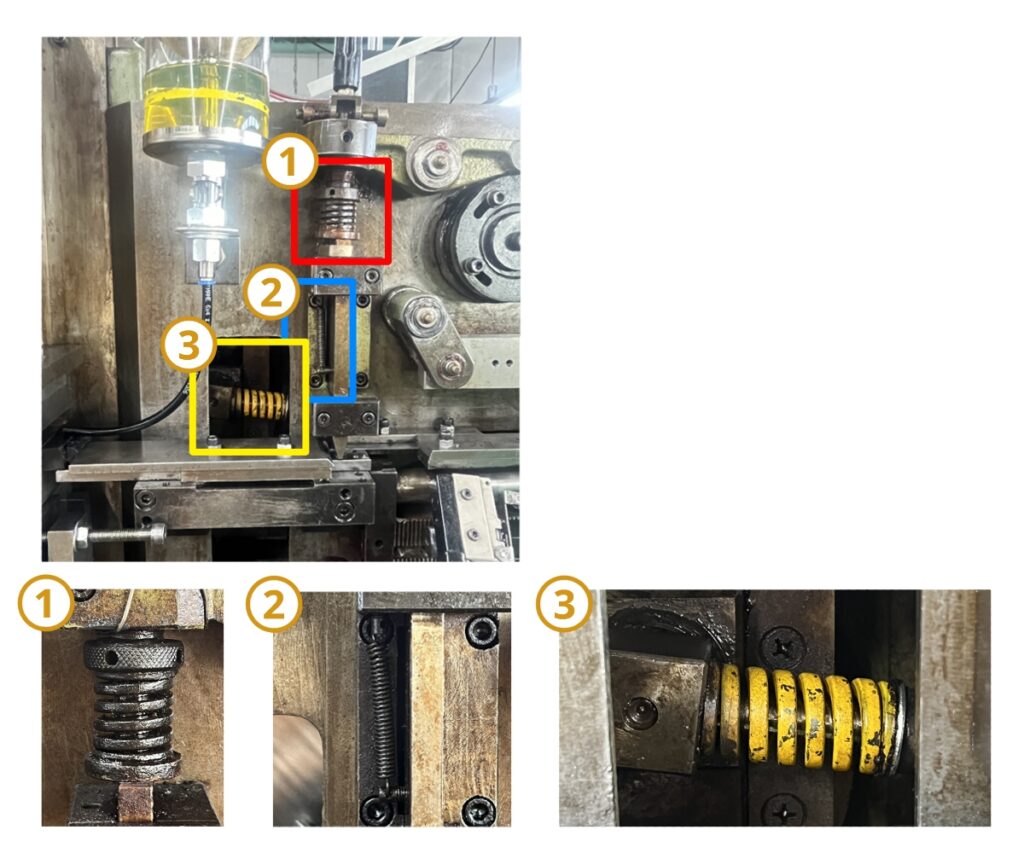

線ばね➂フィード装置-ダイセット間

種類	押しばね（➀、➂）引きばね（➁）
ばねの役割	➀材料の固定グリッパーの接圧力調整 ➁固定グリッパーを戻す。 ➂材料送り長さのオーバーテンションに用いる。

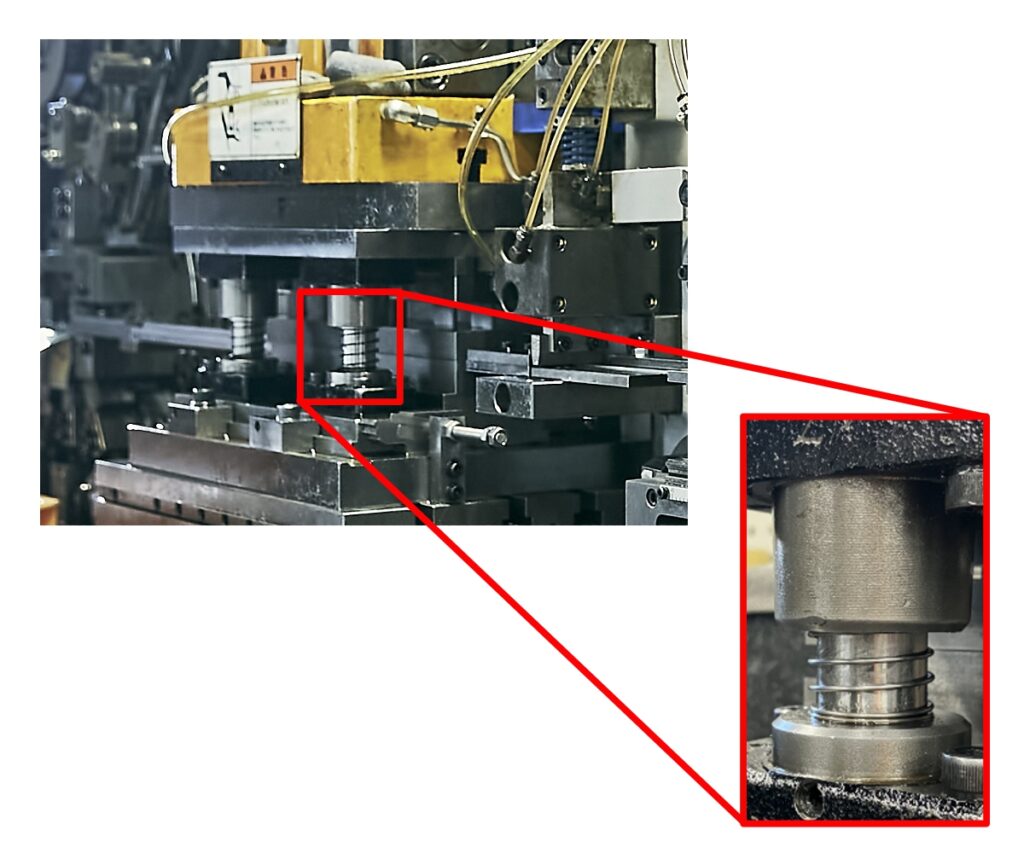

線ばね➃ダイセット

種類	押しばね
ばねの役割	ガイドポスト※１のボールリテーナー※２をブッシュ※３の中に位置決めする。
機械の役割	ダイセットは材料をプレスし、様々な形状の穴を開けたり、切断したりします。

※1…ばねの巻き付いている筒状の箇所
※２…ブッシュの中に隠れている部品
※３…ボールリテーナーを覆うように付いている筒状の箇所

身近な「ばね」を探してみよう

今回は、ばねを作る機械（マルチフォーミングマシン）で使われているばねを、合計8種類を紹介しました。今回紹介できませんでしたが、マシンの内部にもばねがたくさん使われていました。
渦巻いた形に限らず板状のものなど形は様々ですが「ばね性を使ったもの」、それらはすべて「ばね」の仲間なのです。そこに気が付けば色んなところに存在しているばねが見つけられると思います。製造業の方は、普段お使いの機械にばねが使われていないか、このブログを参考に探してみてくださいね。
「見えないところで私たちを支えてくれているばね」を知っていただき、ぐっとばねが身近に感じていただければ幸いです。

次回もお楽しみに！
